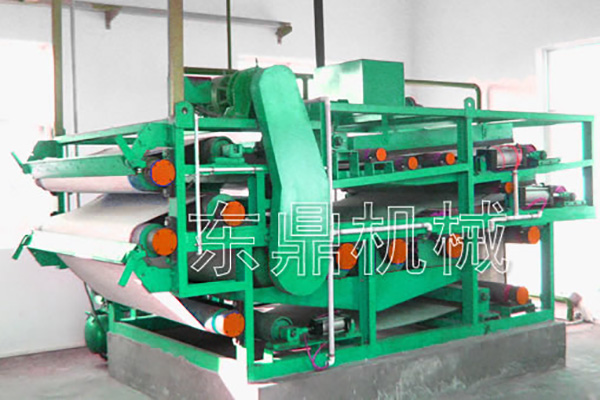

帶式壓濾脫水機

 帶式壓濾機產品技術參數

機型	帶寬	主機功率	沖網水壓力(Mpa)	壓縮空氣		外形尺寸  長×寬×高	進料含水率%	含水率%	進料處理能力T/D
				耗氣量(m3/min)	壓力
DYLT1000	1000	2.2	≥0.5	0.2	4.0	5180×1640×2280	76～82	50～65	30～40
DYLT1500	1500	3.0	≥0.5	0.3	4.0	5180×2240×2280	76～82	50～65	40～45
DYLT2000	2000	4.0	≥0.5	0.3	4.0	5180×2640×2280	76～82	50～65	55～75
DYLT2500	2500	5.5	≥0.5	0.3	4.0	5180×3140×2280	76～82	50～65	75～100
DYLT3000	3000	7.5	≥0.5	0.3	4.0	5180×3640×2280	76～82	50～65	95～120

帶式壓濾脫水機設備結構及工藝原理
設備主要由：(1)主機(脫水機本體) (2)空氣壓縮機 (3)氣源處理器 (4)電器控制箱 (5)洗網水過濾器結構組成。其中主機部分主要由1、機架 2、給料斗 3、濾網 4、張緊裝置 5、調偏裝置 6、驅動機構 7、刮刀卸料裝置 8、各種軸承座及輥筒 9、污水槽 10、洗網裝置等組成。工作原理如下：由給料斗將物料平鋪在濾帶上，經重力脫水區、夾壓區、S 型擠壓區，重重反復擠壓，將清水擠出，流于下方水槽中排出，糟渣逐漸被擠壓脫水，再由刮刀卸料器卸下。
